Введение в волочильную машину:
Автоматическая гидравлическая волочильная машина представляет собой автоматизированное оборудование для волочения и распиловки медной шины на фиксированную длину. Наш гидравлический волочильный стол также оснащен комплектом механической стреловой штабелирующей машины, штабелирующей платформой и автоматическим устройством для укладки бумаги, что позволяет в определенной степени сократить ручную работу и повысить общую эффективность производства.
Характеристики автоматической гидравлической волочильной машины:
1. Гидравлическая система волочильного стана заменяет традиционный цепной привод, процесс волочения проволоки становится более стабильным, а медная шина не будет испытывать явной вибрации во время процесса волочения, что эффективно предотвращает обрыв проволоки, царапины и другие проблемы с качеством.
2. Гидравлический волочильный станок оснащен интеллектуальной системой управления ПЛК, которая может автоматизировать весь процесс от волочения проволоки, выпрямления до резки, сокращая объем ручных операций.
3. В процессе волочения на волочильном станке структурный профиль покрывается войлоком, а медная шина не подвержена деформации, износу и загрязнению маслом.
Параметры гидравлического волочильного стана:
1 | Модель | YLB-Дж.З.(я)-50-10 | ||
2 | Номинальная мощность вытяжки | 50т | ||
3 | Эффективная длина вытяжки | 10м | ||
4 | Номинальная мощность выпрямления | 100тонн | ||
5 | Эффективная длина выпрямления | 5м~10м | ||
6 | Спецификация форм | Ширина | Макс 200мм | |
Толщина | Макс 15мм | |||
7 | Скорость рисования | 3~10 м/мин (скорость до 20 м/мин при низком давлении) | ||
8 | Скорость возврата | 50м/мин | ||
9 | Установить мощность | 130кВт | ||
10 | Сжатый воздух | 0,8 МПа, 2 м3/час | ||
11 | Расход охлаждающей воды | 40м3/час | ||
12 | Форма электропитания | Трехфазный четырехпроводной | ||
13 | Измерение | Длина (мм) | 23500 | |
Ширина (мм) | 5500 | |||
Высота (мм) | 2200 | |||
14 | Требования к длине цеха (мм) | 45000×6500 | ||
Назначение автоматической гидравлической волочильной машины:
Волочильный стан позволяет производить медные шины высокой прочности, высокой проводимости и точности.
Поэтому он широко используется в обработке меди, производстве энергетического оборудования, производстве трансформаторных шин, железнодорожных транзитных электрических системах и новом энергетическом оборудовании. Медные шины, произведенные волочильным станком, могут широко использоваться в государственной сети, новых зарядных столбах для транспортных средств с энергией, системах электроснабжения железнодорожных транзитных систем и высококлассных промышленных распределительных шкафах.
Состав автоматической гидравлической волочильной машины:

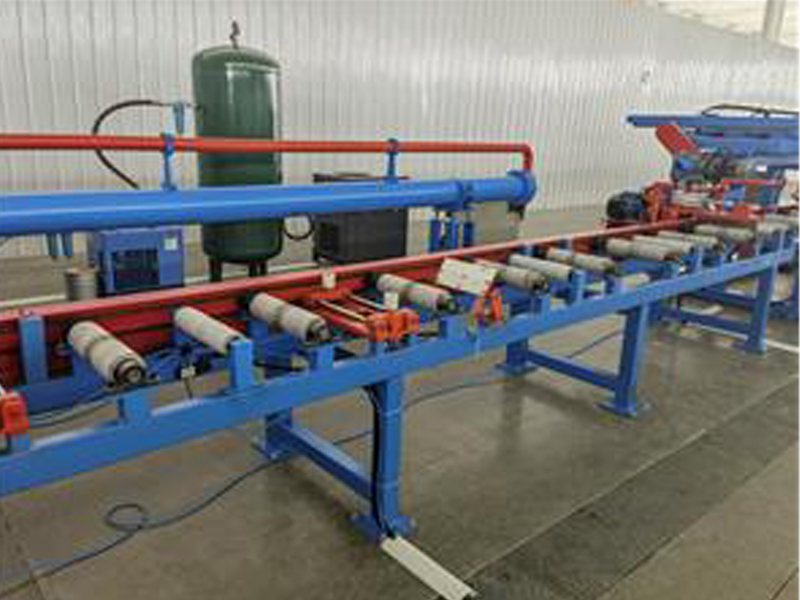

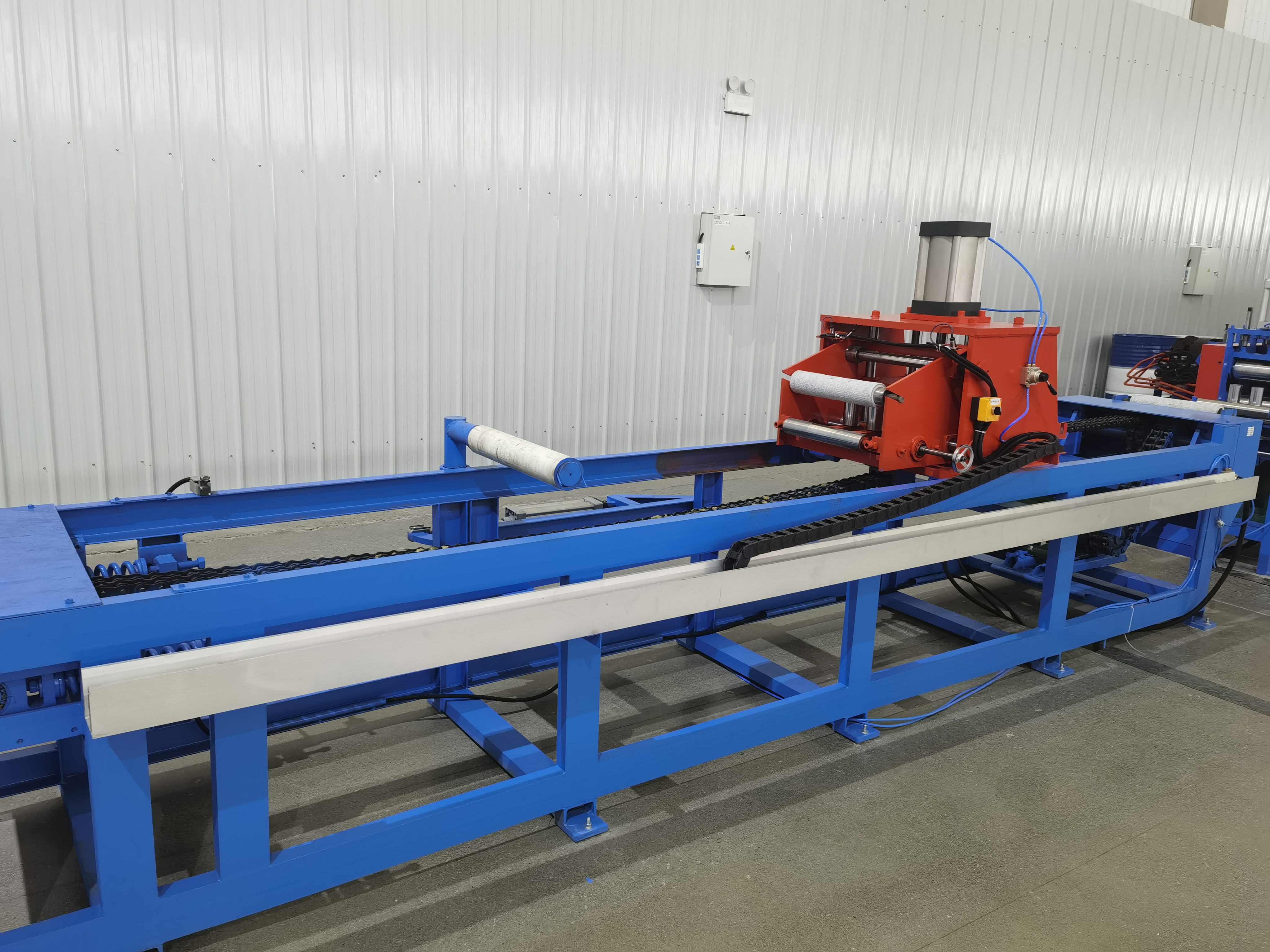

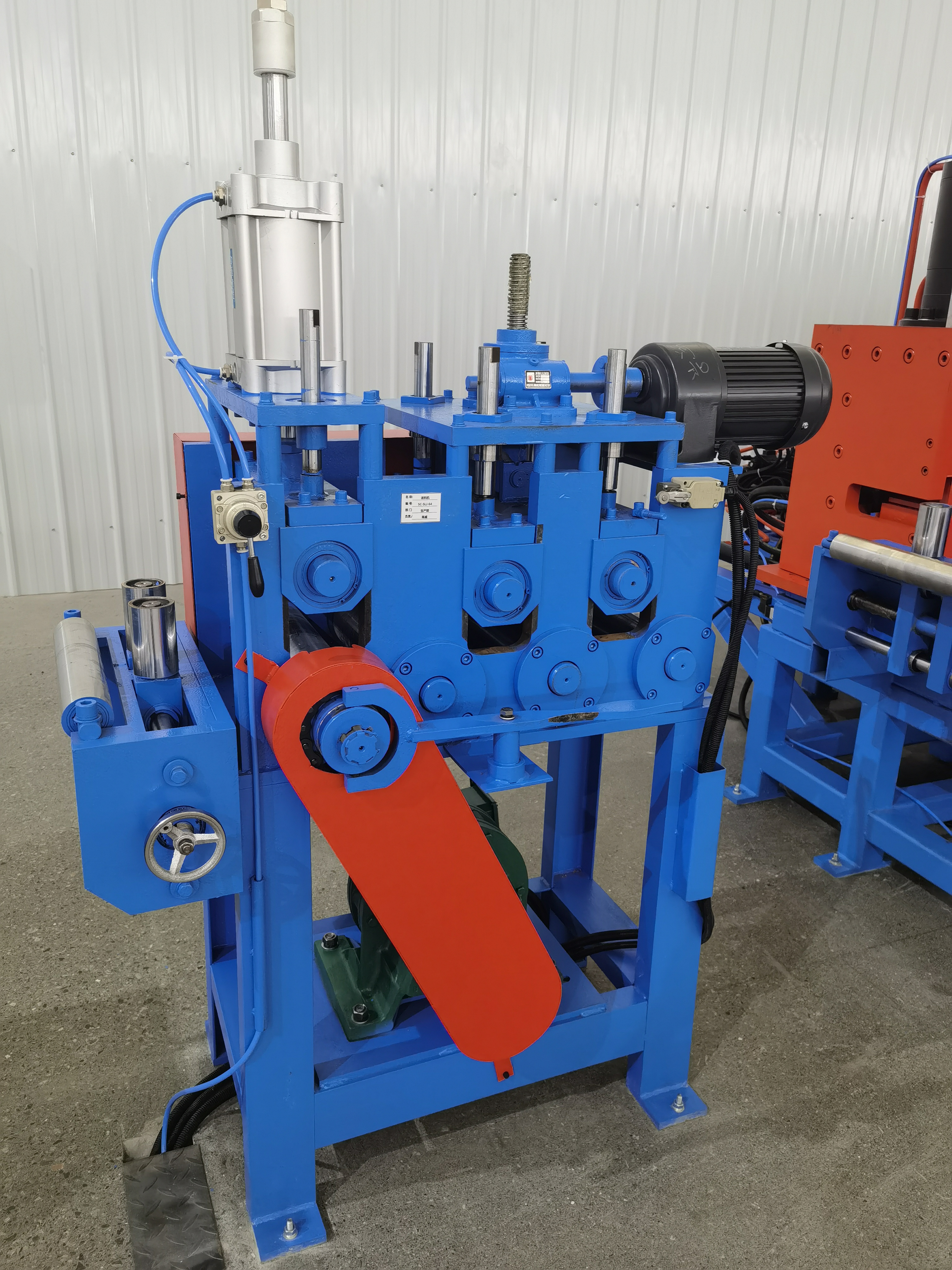

Волочильный стан состоит из отдающего стенда, направляющего стенда, правильного питателя, системы охлаждения и смазки формы, основного волочильного стана, механизма выпрямления натяжения, конвейерного ролика фиксированной длины, автоматического режущего устройства, платформы укладки роботизированной руки и автоматической системы укладки бумаги. Отдающий стенд волочильного стола может завершить начальную размотку необработанной медной шины, а направляющий стенд может обеспечить точное направление медной шины при ее поступлении в зону волочения. Система охлаждения штампа волочильного стана непрерывно охлаждает штамп; основной волочильный стан завершает непрерывное волочение медного стержня через гидравлическое приводное устройство. Тянутый медный стержень может быть транспортирован в зону резки фиксированной длины после того, как система выпрямления исправит изгиб, а операция укладки выполняется роботизированным манипулятором. Между каждым слоем медных стержней будет бумажная изоляция, и вся система волочильного стола управляется встроенным электрическим шкафом управления.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
1. Каковы циклы технического обслуживания и изнашиваемые детали волочильной машины?
К изнашиваемым деталям волочильной машины относятся волочильные матрицы, войлока, натяжные правильные ролики и режущие инструменты.
2. Предоставляет ли волочильный станок услуги по установке?
Мы оказываем полный комплекс услуг по монтажу и вводу в эксплуатацию волочильного стана.
3. Требуется ли частая замена компонентов гидравлического волочильного станка?
Нет.
